五金模具椭圆冲头怎么研磨
第一步打出图纸，标出椰园四个r的圆心与椰园中心的距离，第二步 校正冲头，第三步 分别按0 90 180 270四个方向根据图纸标注的数值，用高度测量计调正数值。先研磨两个大的r ，在研磨两个小r。研磨时旋转的角度为±45度可以加±2度过渡，在没有研磨完前千万不要松开冲头，不然就前功尽弃。
教学重点：精密冲头的加工与高频模的加工工艺方法类似，即使用大刀具开粗，多把刀具清角的工艺方法，但由于加工的材料（铬钢）及加工要求不同，使用的刀具及其设定的参数就不同，所以本章重点应放在刀具的使用上。
冲针又名冲头凸模 英文名称叫punch-pin，是安装在冲压模具上进行连续冲裁冲压冲断作业，使被加工材料发生分离或塑性变形，从而获得所需要的成品或者半成品。冲压模具在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）。
研磨加工：将冲针夹在机床的弹簧夹头上，根据冲针各种尖底座角度尺寸要求，分别进行研磨成型加工。抛光：抛光即对表面的油渍、锈等进行清理，将表面处理干净。检验、出货：根据要求的指标指数进行检验，合格的打上防锈油装进压缩袋出货。
冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法，在工业生产中比较常见。冲压模具是冲压生产的工艺装备，是技术密集型产品。冲压件的质量、生产效率以及生产成本等，与模具设计和模具配件的精密度质量等有着直接的关系。
五金冲压件出现开裂的原因和预防方法都有哪些?
首先，局部拉应力过大是造成冲压件开裂的主要原因之一。在加工过程中，如果局部拉应力超过材料的屈服强度，便可能导致材料内部产生裂纹，进而引起开裂。此外，冲压件还可能受到内应力和外部冲击的影响，进一步加剧开裂的风险。其次，成形工艺参数执行不到位也是造成冲压件开裂的重要原因。
下面就为大家分析介绍五金冲压件出现开裂的原因和预防方法：五金冲压件出现开裂的原因：局部拉应力过大加工过程中由于局部拉应力过大，五金冲压件受内应力、外部冲击等影响，导致局部大的胀形变形而开裂。成形工艺参数执行不到位。
究其原因，主要是加工技术人员未按工艺指定要求在这一阶段及时对机床压力进行调整，或者是在每个班次的交接时，没有相互沟通机床压力稳定性信息，而导致制件质量不稳定。
叠料可能是压料面间隙大了或者气垫压力小了，还有型面的造型不合理。开裂原因很多，主要是板料不能顺利的流动进行塑性变形了。缩颈基本上和开裂相似，只不过是开裂的初期。
拉伸速度过快也是导致五金冲压件褶皱的原因之一。当拉伸速度过快时，材料无法充分流动，容易产生褶皱。解决五金冲压件拉伸过程中褶皱的措施 合理选择材料 在制造五金冲压件时，应根据产品的要求选择合适的材料。材料的强度、韧性和延展性都需要考虑到，以避免在拉伸过程中出现褶皱问题。
五金模具是什么
五金模具：虽然问题中未直接描述五金模具的具体工作原理，但通常五金模具是用于各种金属成型工艺的模具，包括压铸、注塑、冲压等。在这里，我们可以将其理解为包含冲压模具在内的一个更广泛的范畴。冲压模具：专门用于冲压工艺，即通过对固态金属板材施加压力，使其发生塑性变形，从而获得所需形状的零件。
五金是指金、银、铜、铁、锡五项金属材料之称，而五金模具则是用五金材料制作成的模具。 五金： 定义：传统上，五金指的是金、银、铜、铁、锡五项金属材料，但在现代工业中，五金的概念已经扩展，通常将金属制品都归为五金范畴。 分类：五金材料的产品通常分为大五金及小五金两大类。
五金模具就是在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属材料制出所需形状的零件或制品，这种专用工具统称为五金模具。塑胶模具就是一种用于压塑、挤塑、注射、吹塑和低发泡成型的组合式塑料模具。
五金模具是专门用于生产金属制品的工具，模具通常由高强度金属制成，并采用先进的加工工艺精制而成。具备高精度、高强度、高稳定性、高耐磨性等特点，可在机械加工、电子、汽车、装饰、家具制造等领域得到广泛运用。五金模具已经成为制造业的核心技术之一，对于提升生产效率和降低生产成本具有重要意义。
五金冲压拉伸模产品真圆度不良有哪些原因?
1、直接使用方块料，造成拉应力不均匀。凹模口R角不均匀。间隙不均匀。排气孔设置不良，太少或位置不对。凸凹模加工精度低。
2、一般拉伸是按不变薄，是按面积相等的原则计算拉深毛坯尺寸计算的，计算时使用毛坯面积等于拉深 件的表面积。毛坯直径d：式中F表示拉深的、总面积。计算时，拉深尺寸去材料厚度中间尺寸计算，当料厚在0.5mm以下是，可直接用外径或内径计算。
3、导柱的圆度是有很高的要求的，打中心孔主要是为了能使用外圆磨床研磨外径，因为使用外圆磨床研磨外径的时候要用顶尖顶住中心孔使导柱旋转才可以研磨。
4、(四)表面粗糙度 一般与传动件相配合的轴径表面粗糙度为Ra5～0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。轴类零件的毛坯和材料 (一)轴类零件的毛坯 轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。
五金冲压工艺及冲压模具专业术语
冲压模具术语： 冲裁：分离材料的主要工序，包括切断、落料、冲孔等。 切开：局部分离材料，保持一定形状的操作。 切边：类似切开，主要用于去除边缘部分。 扩口：扩大开口的工序。 冲孔：在材料上形成孔洞的操作。 冲缺：局部减小材料的操作。 冲槽：比冲缺更深的局部材料去除操作。
模具术语方面，冲裁是分离材料的主要工序，包括切断、落料、冲孔等。切开和切边是局部分离材料，保持一定形状。扩口是扩大开口的工序。冲孔则是形成孔洞。冲缺是局部减小材料，冲槽则更深。精冲则保证冲件断面的光洁度。连续模和单工序模分别指多工位和单次完成一个工序的模具。
冲孔 是将多余材料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。冲缺 是将多余材料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。
五金冲压工艺主要包括以下几种： 冲压模具成型工艺 这是五金冲压中最常见且核心的一种工艺。它使用特定的冲压模具，对金属板材施加压力，使其通过模具的型孔和凹凸结构，得到所需的形状和尺寸。此工艺适用于各种金属材料的冲压，广泛应用于汽车、电子、电器等行业。
五金模具：由于包含压铸等可以生产复杂形状零件的工艺，五金模具在形状复杂度上具有更高的灵活性。冲压模具：更适用于生产简单形状的零件，虽然通过深拉伸等技术也可以实现一定复杂度的形状，但相较于压铸仍有一定限制。

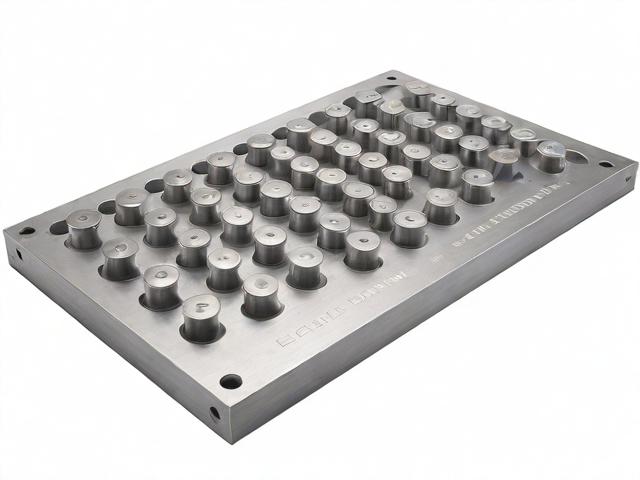

五金冲压连续模包圆步骤
1、五金冲压连续模包圆是一项精细的工艺，涉及多个阶段以确保产品的精确成型。首先，必须仔细分析制品零件图，明确其几何形状、尺寸及材料特性，从而判断是否适合采用连续模生产。选择合适的卷圆工艺至关重要，这取决于产品尺寸、形状和厚度。一些产品可能需要内部芯棒来保持卷圆后的圆度，而其他产品则可能通过空拍完成。
